ハニカム防音パネル テクセルSAINT

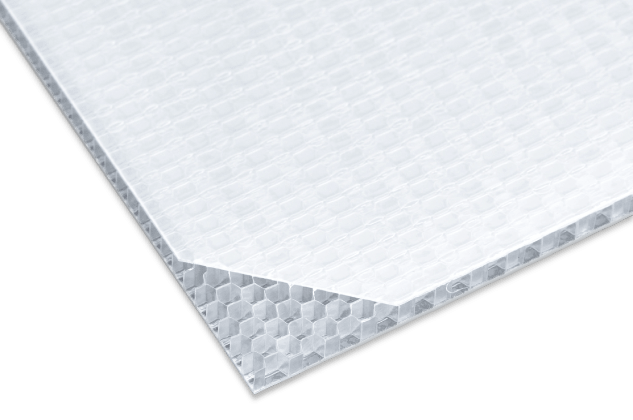

軽くて強いハニカムコア材
TECCELL(テクセル)は世界初の熱可塑性樹脂による連続成形技術から誕生したハニカムコア材。高強度・超軽量素材のハニカムコア材は、省資源・CO2削減など環境性能に優れた複合材であり、あらゆる産業での省エネルギー化に貢献します。
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-2.png)
■ 土木・仮設資材での用途例
軽量・高強度及びアルミなど軽量素材として森林資源や鉱物資源の削減に貢献します。
- 仮設資材
- 床 材
- 作業台
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-3.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-4.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-5.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-6.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-7.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-8.jpg)
テクセルSAINTの特長

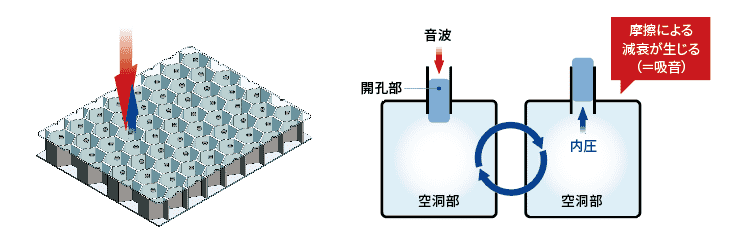

■ 吸音の秘密は、ハニカム構造が生み出すヘルムホルツの共鳴原理
表面に微細な開孔を設けることで、ヘルムホルツ共鳴による吸音効果が生じます。
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-9.png)
音波が入射すると音波に押された空洞部の空気は圧縮と膨張を繰り返してバネとして働きます。ある特定の周波数で開孔部の空気が激しく振動(共鳴)し摩擦損失によって空気の振動が急速に減衰します。
これが吸音作用です。

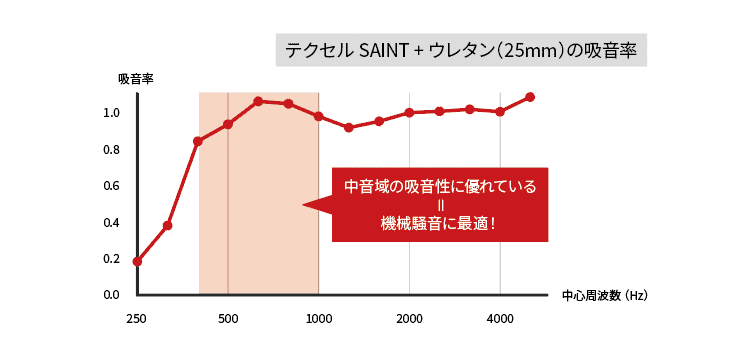

■ 優れた吸音性能
多孔質吸音材(ウレタン、グラスウール)との組み合わせで相乗効果を発揮し、
中音域以上の吸音が可能です。
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-10.png)
活用用途

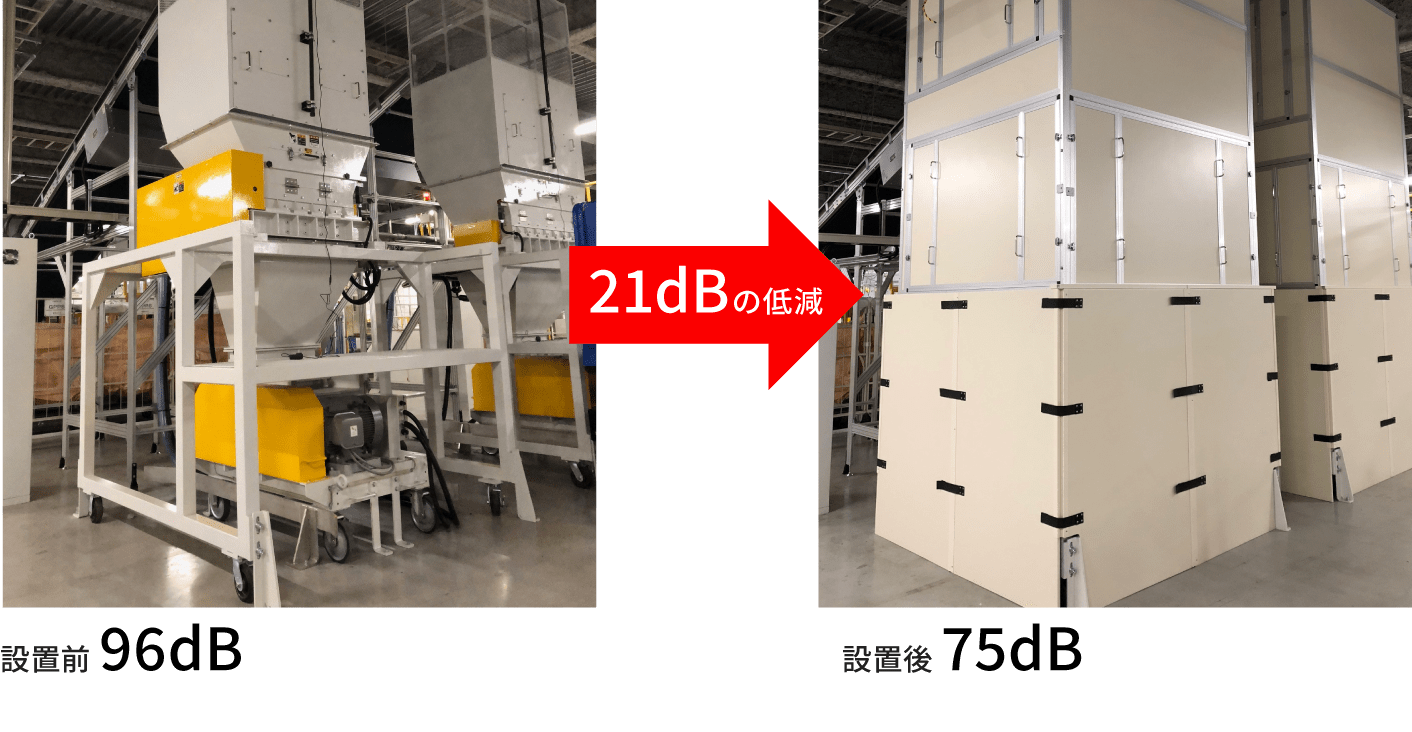

粗破砕機の騒音対策
【対象物】 粗破砕機
【目 的】 工場内作業者様への騒音対策
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-11.png)

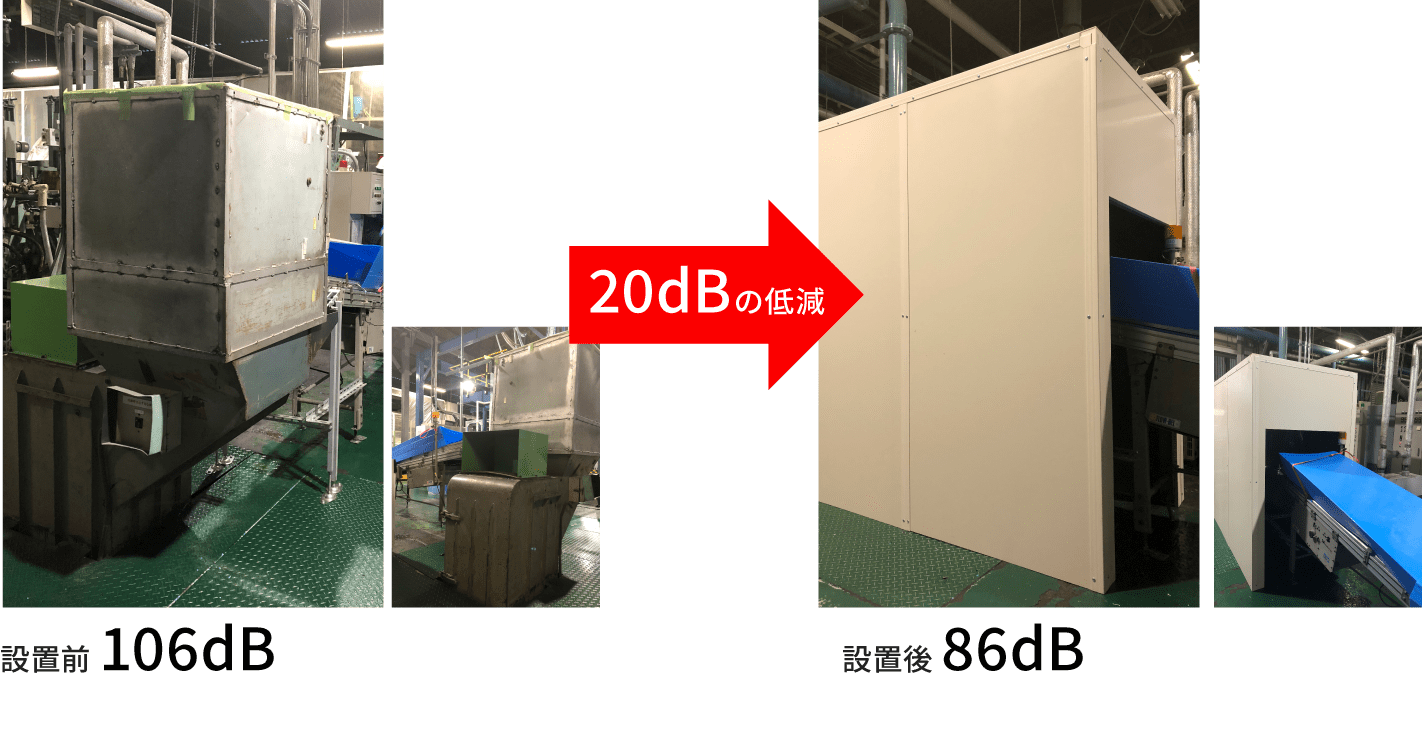

粉砕機の騒音対策
【対象物】 ブロー成形品用粉砕機
【目 的】 工場内の労働環境改善
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-12.png)

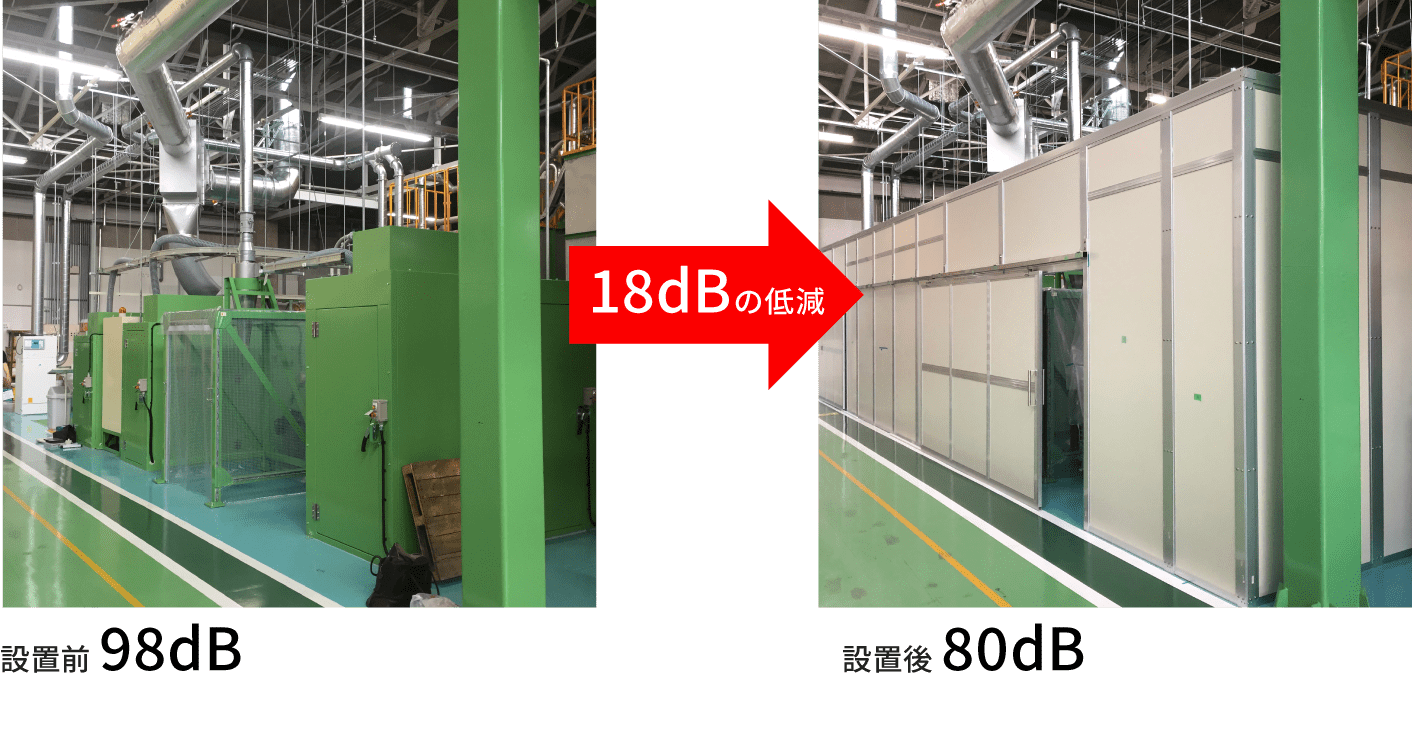

粉砕機の騒音対策
【対象物】 樹脂シート材粉砕機
【目 的】 工場内騒音対策
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-13.png)

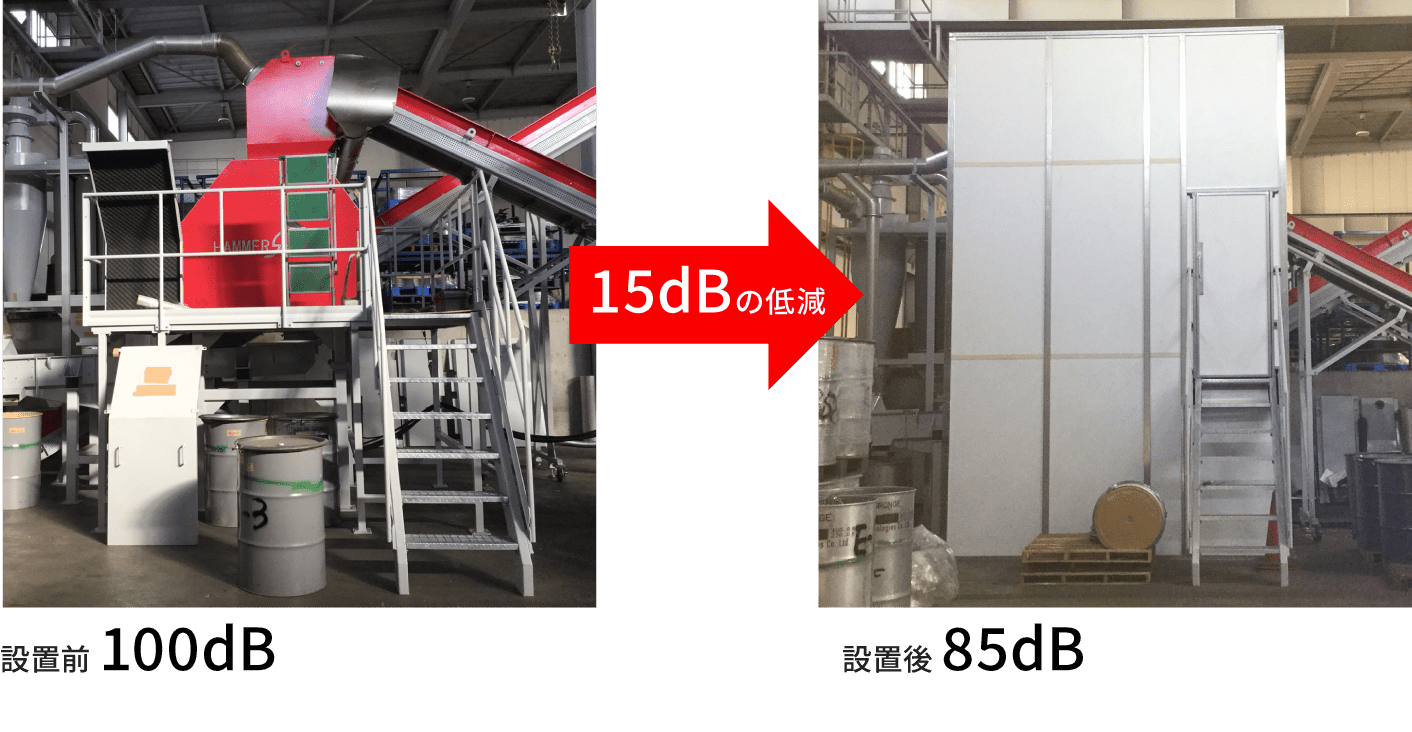

金属粉砕機の騒音対策
【対象物】 金属粉砕機
【目 的】 工場内の労働環境改善
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-14.png)

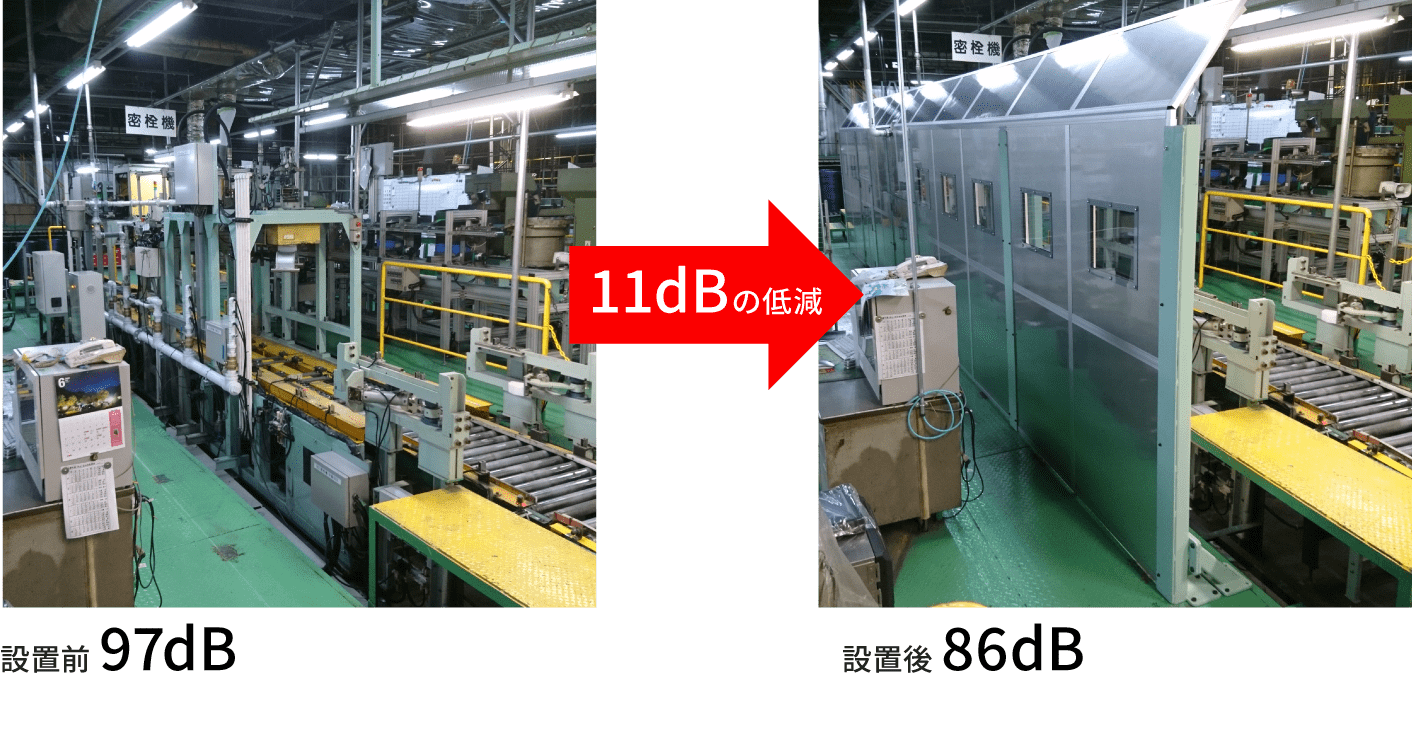

密栓機の騒音対策
【対象物】 密栓機
【目 的】 工場内の労働環境改善
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-15.png)

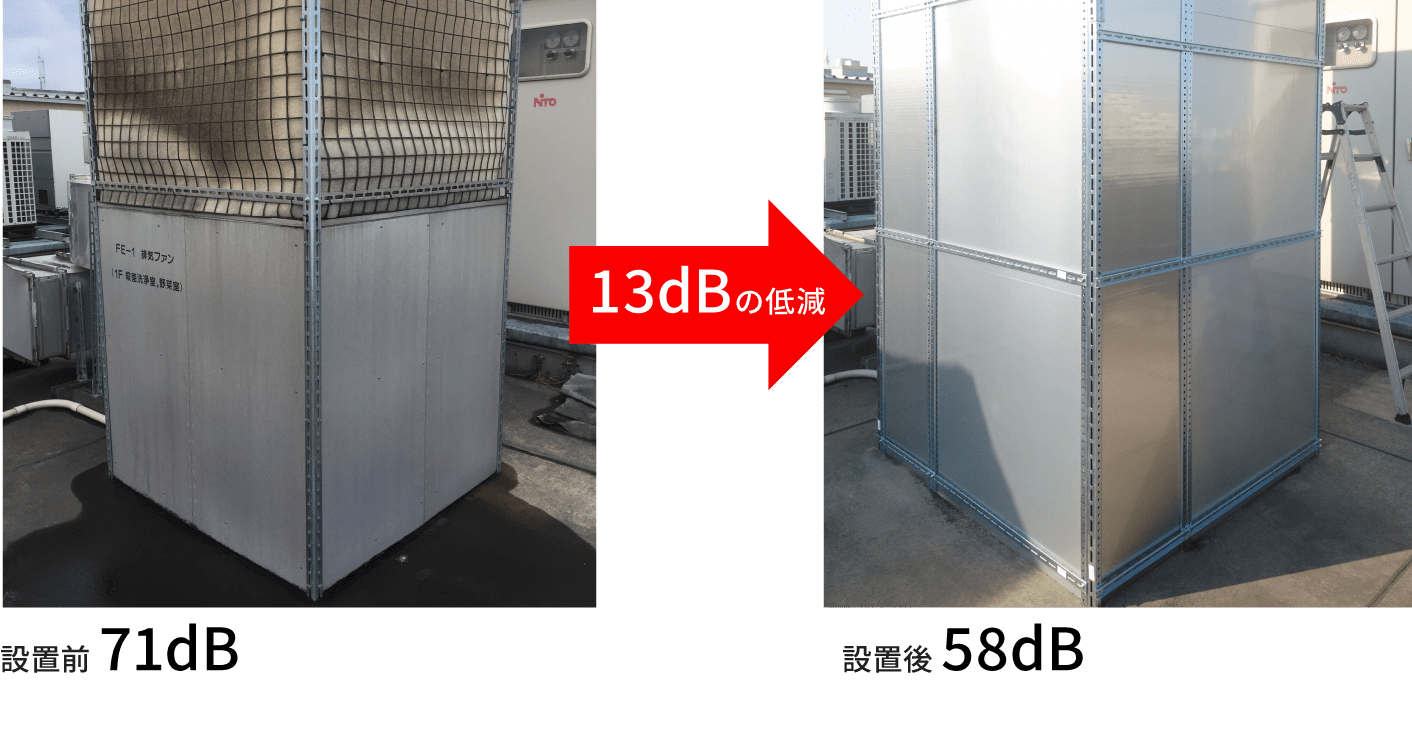

屋外排気ファンの騒音対策
【対象物】 排気ファン(ダクト騒音)
【目 的】 近隣住民への騒音対策
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-16.png)

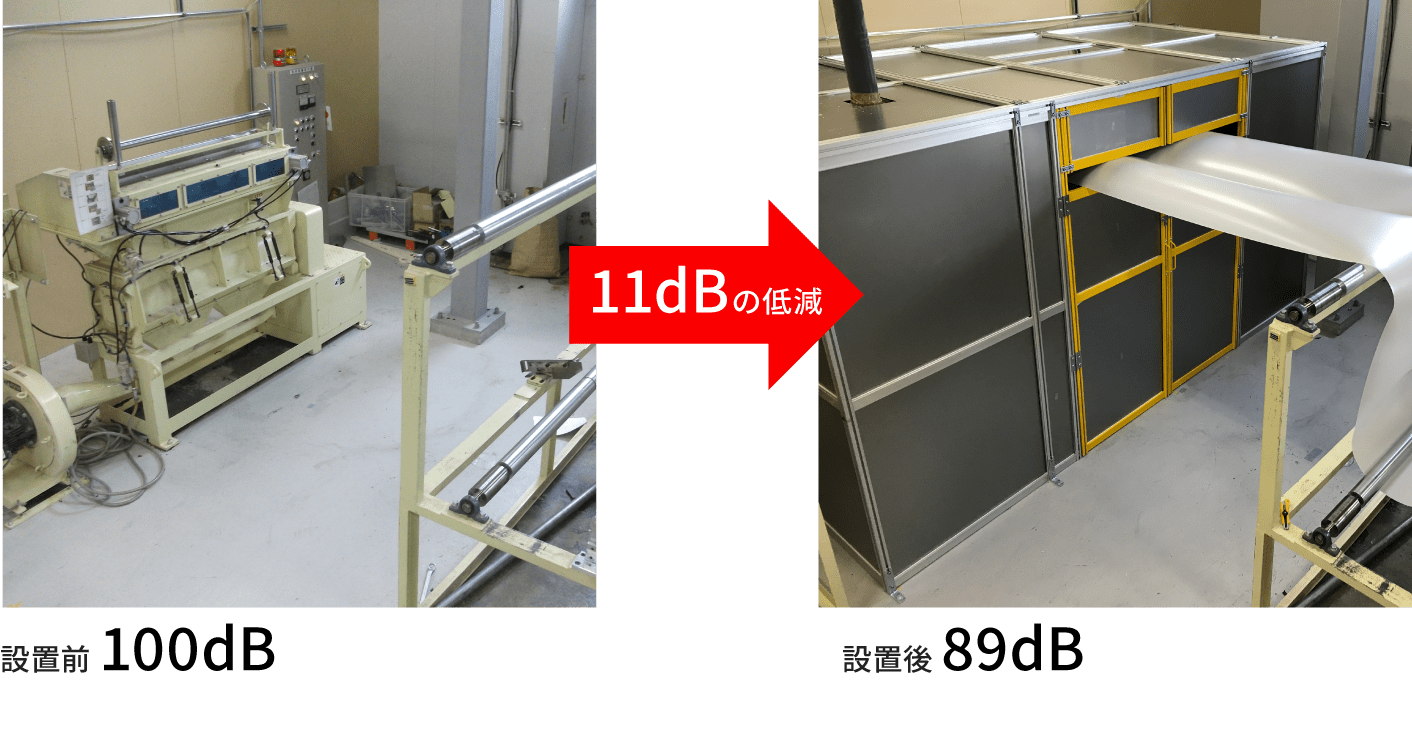

シート粉砕機の騒音対策
【対象物】 シート粉砕
【目 的】 工場内の作業環境改善
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-17.png)

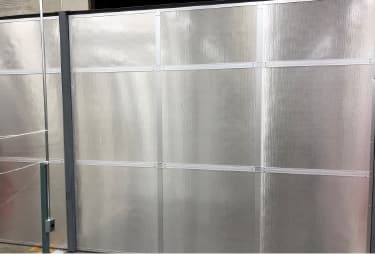

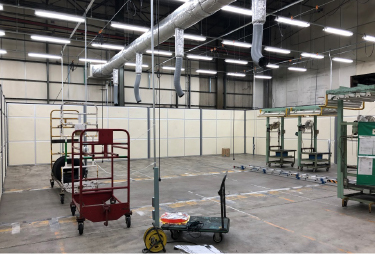

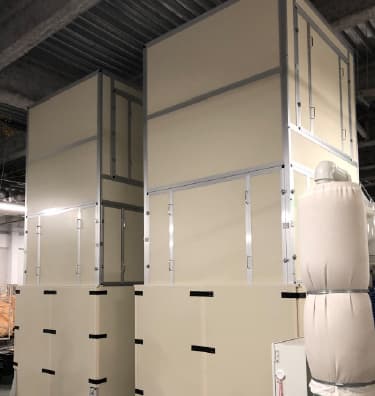

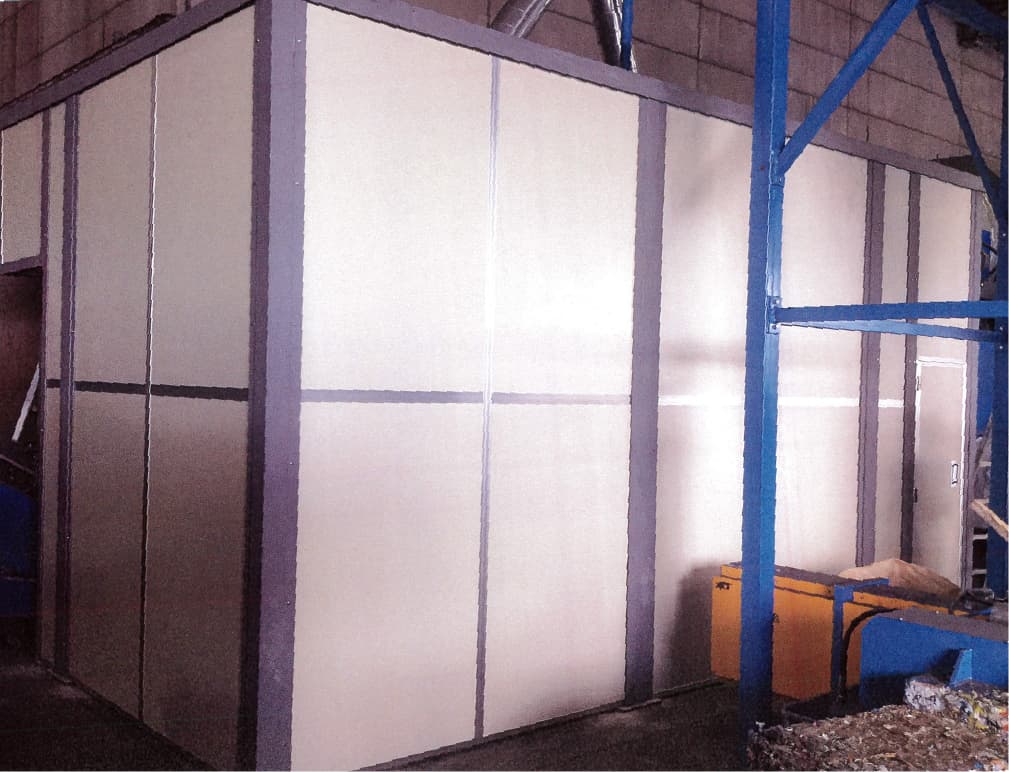

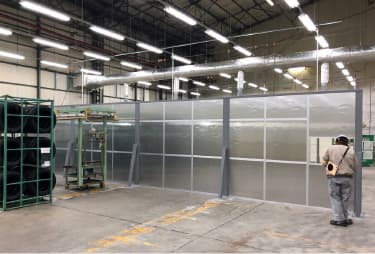

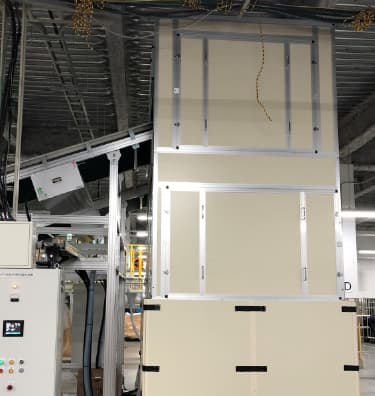

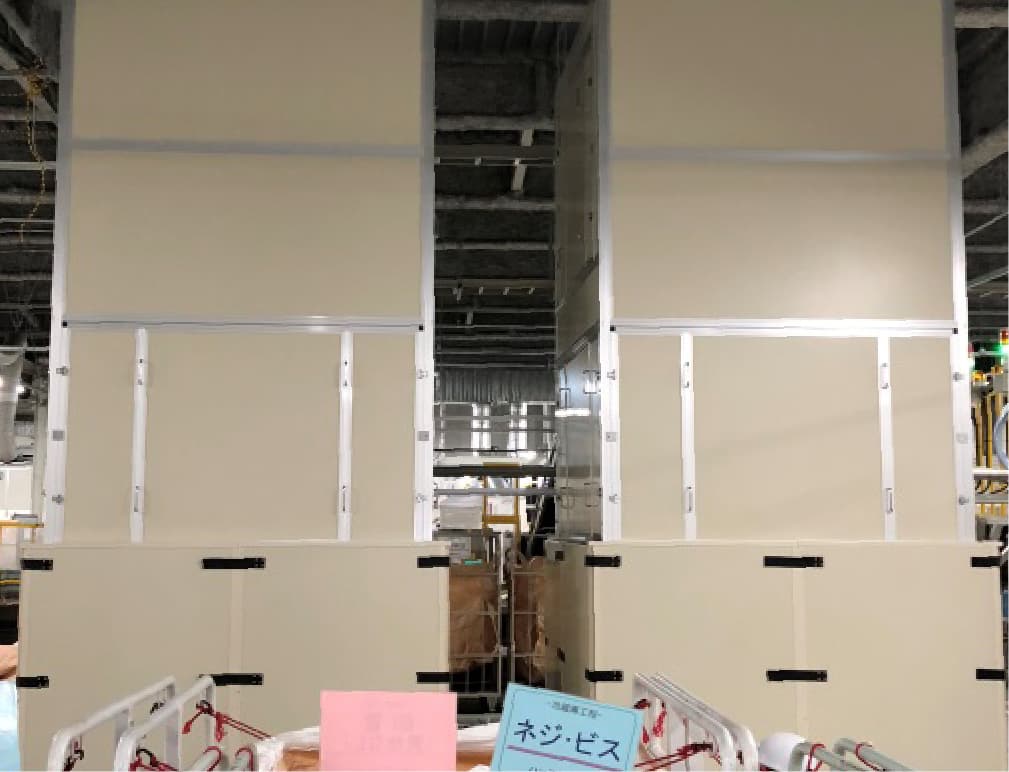

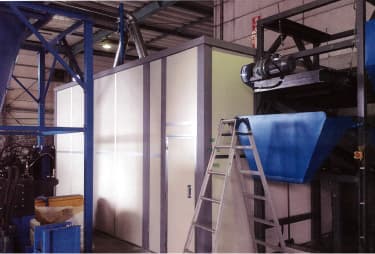

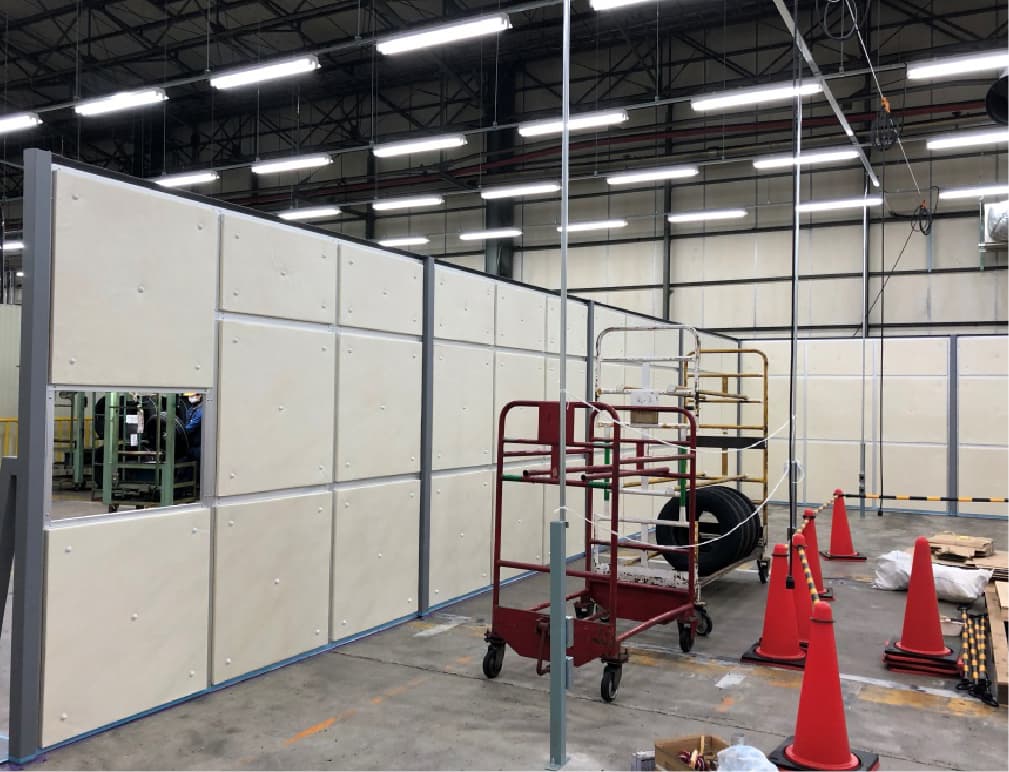

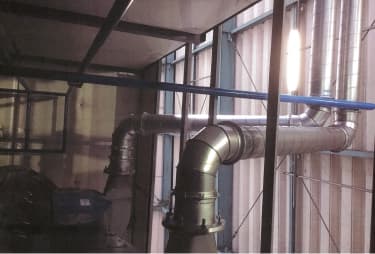

主な施工事例
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-18.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-19.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-20.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-21.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-22.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-23.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-24.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-25.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-26.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-27.jpg)
![](http://www.araigumi.co.jp/static/images/technology-honeycomb-28.jpg)
